產品概述
通用型電壓綜合測控保護裝置,只需一臺DUT4501電壓綜合測控裝置,即可滿足2臺PT柜所有PT保護功能需求,用50%的價格實現母線電壓監視、頻率電壓保護、PT控制、PT并列功能、PT消諧功能。
產品概述

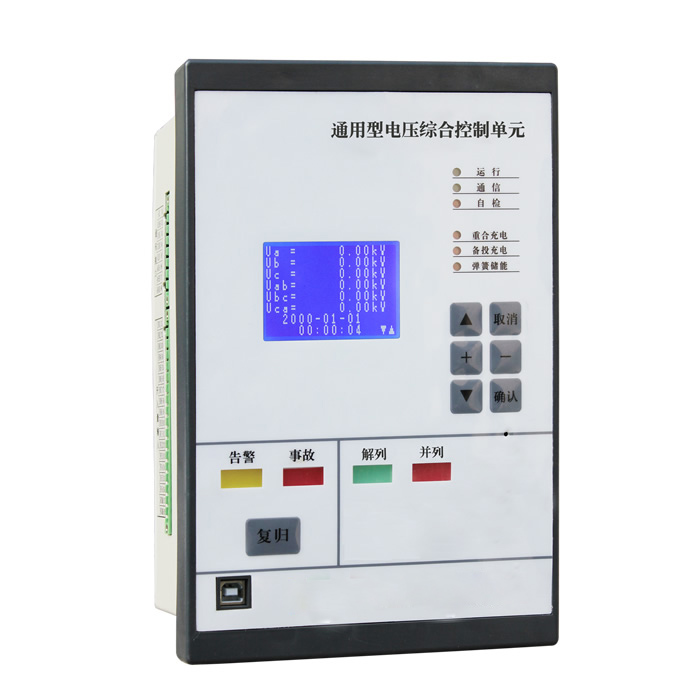

DUT4501通用型電壓綜合測控裝置結合國內綜合自動化系統的實際特點,開發研制的針對PT單元的集保護、監視、控制、通信等多種功能于一體的電力自動化高新技術產品,是構成智能化開關柜的理想電器單元。多種功能的高度集成,靈活的配置,友好的人機界面,可作為35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類PT柜的電壓監視、PT并列、PT消諧、頻率電壓保護。
可實現的保護和功能
•35KV兩路PT單元的電壓監測、PT控制及并列、PT消諧、電壓頻率保護
•35KV一路PT單元的電壓監測、PT控制、PT消諧、電壓頻率保護
•10(6)KV兩路PT單元的電壓監測、PT控制及并列、PT消諧、電壓頻率保護
•10(6)KV一路PT單元的電壓監測、PT控制、PT消諧、電壓頻率保護
外形及開孔尺寸圖
保護功能配置
序號 | 功能 |
1 | I母過電壓保護 |
2 | I母低電壓保護 |
3 | I母零序電壓保護(母線絕緣監察) |
4 | I母負序電壓保護 |
5 | I母高頻保護 |
6 | I母低頻保護 |
7 | I母消諧功能 |
8 | I母PT斷線檢測功能 |
9 | II母過電壓保護 |
10 | II母低電壓保護 |
11 | II母零序電壓保護(母線絕緣監察) |
12 | II母負序電壓保護 |
13 | II母高頻保護 |
14 | II母低頻保護 |
15 | II母消諧功能 |
16 | II母PT斷線檢測功能 |
17 | I母PT控制功能 |
18 | II母PT控制功能 |
19 | PT并列功能 |
20 | 非電量保護1~8 |
電壓綜合測控裝置主要特點
•集保護、測量、監視、控制、人機接口、通信等多種功能于一體,專門針對開關柜進行"單元化"設計,一臺裝置即可完成開關柜內所有的自動化功能,簡化了開關柜二次設計和施工,代替了各種常規繼電器和測量儀表,節省了大量的安裝空間和控制電纜。
•采用32位數字信號處理器(DSP),具有先進內核結構、高速運算能力和實時信號處理等優良特性,過去由于CPU性能等因素而無法實現的保護算法可輕松實現。
•支持常規的RS485總線及DeviceNet(CAN)現場總線通信,CAN總線具有出錯幀自動重發和故障節點自動脫離等糾錯機制,保證信息傳輸?shù)膶崟r性和可靠性。最高速率1Mbps,最長距離10km,一條總線最多允許掛接110個設備。
•全封閉金屬機箱,超薄型設計,機箱凈深僅100mm,可適用安裝于任何柜型,特別是環網柜。機箱防水,防塵,并具有很強的抗靜電、抗電磁干擾和抗機械振動能力;既可分布式就地安裝在開關柜上,也可集中組屏安裝;裝置結構合理,便于安裝、配線和調試。
•表面貼工藝,重要器件(如電源模塊、互感器、繼電器、液晶顯示屏、接線端子等)均采用國內外知名企業的成熟產品,平均無故障時間達100,000小時。
•完善的自檢能力,發現裝置異常能自動告警;具有自保護能力,有效防止接線錯誤或非正常運行引起的裝置永久性損壞;免維護設計,無需在現場調整采樣精度,測量精度不會因為環境改變和長期運行引起誤差增大。
•國際通用輸入電源模塊,兼容85~264V交流或直流工作電源,更在電源跌落和電壓突變方面有出色表現。
