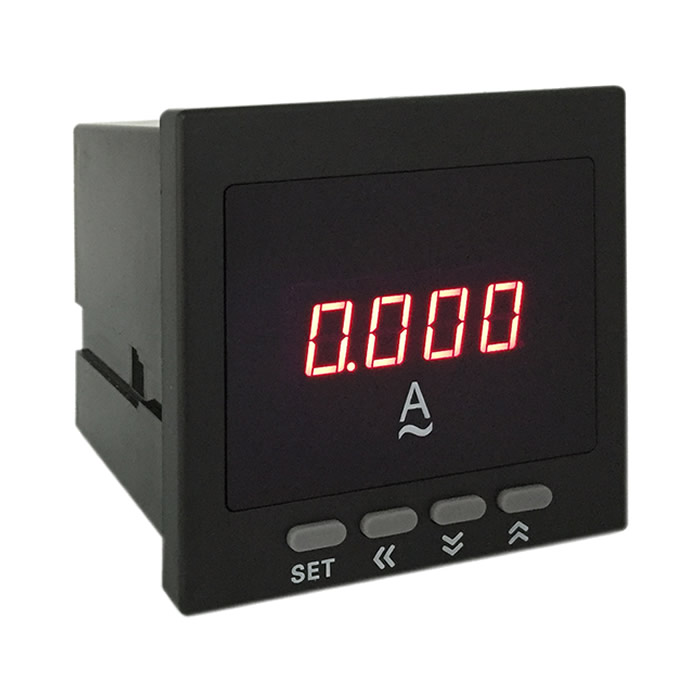

產品概述
測量并以數字直讀方式顯示出電氣線路中的電流值，具備互感器倍率編程設定及上下限越限報警輸出功能，且報警延遲時間可設。
型號及其含義
主要功能
測量并以數字直讀方式顯示出電氣線路中的電壓電流值，具備互感器倍率編程設定及上下限越限報警輸出功能，且報警延遲時間可設。
規格選型說明
| 技術指標 | 產品型號 | 外形尺寸代號(□內填數字) | |||||
| 2 | 3 | 5 | 7 | 8 | 9 | ||
| 交流電流表 | DURL184I-□X1 | √ | √ | √ | √ | √ | √ |
| 交流電流表帶報警 | DURL184I-□K1 | √ | √ | √ | √ | √ | √ |
| 直流電流表 | DURL185I-□X1 | √ | √ | √ | √ | √ | √ |
| 直流電流表帶報警 | DURL185I-□K1 | √ | √ | √ | √ | √ | √ |
外形及安裝開孔尺寸
技術參數
| 技術指標 | 參數 |
| 測量范圍 | 交流電流表AC：0.05 ～ 6A，大于6A需外接互感器 |
| 直流電流表DC：0.05 ～ 6A，大于6A需外接分流器 | |
| 準確度 | ±(0.5%量程+1字) |
| 測量顯示方式 | 均方根值測量，四位LED數碼管有效值顯示 |
| 分辨力 | 末位數1個字 |
| 輔助電源 | AC220V±10％ |
| 報警觸點容量 | AC250V/1A |
端子排列及接線標識說明
POWER：儀表輔助電源輸入端口，輔助電源為AC220V±10％(為其它值時需另行聲明)
INPUT：儀表信號輸入端口，其中HI 表示為直流輸入信號的"+"端、交流電壓輸入信號兩根線中的火線、交流電流輸入信號的進線端。LO 表示為直流輸入信號的"-"端、交流電壓輸入信號兩根線中的零線、交流電流輸入信號的出線端。
OUT：儀表的報警觸點輸出端口。
典型接線圖
