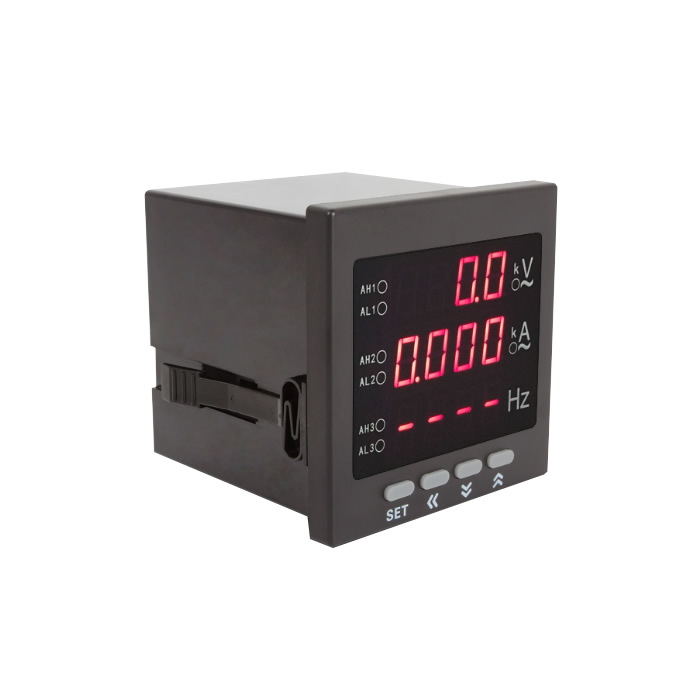

產品概述
用于線路中的單相電壓、電流、頻率同時進行實時測量,并以數字直讀方式顯示。用一只本儀表即可完成普通電壓表、電流表、頻率表才能完成的A相電壓、A相電流、A相頻率的測量任務。

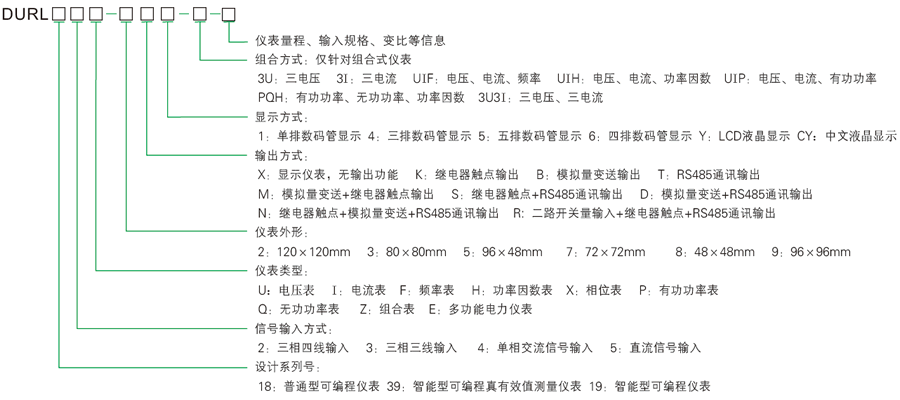

型號及其含義
主要功能
用于線路中的單相電壓、電流、頻率同時進行實時測量,并以數字直讀方式顯示。用一只本儀表即可完成普通電壓表、電流表、頻率表才能完成的A相電壓、A相電流、A相頻率的測量任務。在提供實時測量與指示功能的同時,儀表還可通過安裝不同的功能模塊使其支持模擬量變送、上下限報警、RS485通訊功能。通過儀表面板上的可編程鍵盤可對儀表的互感器倍率、上下限報警值、報警回差、儀表通訊地址、通訊波特率、變送輸出規格、對應的變送輸出范圍等參數進行編程設置。
規格選型說明
產品名稱 | 產品型號 | 外形尺寸代號(□內填數字) | ||||
2 | 3 | 7 | 8 | 9 | ||
單相電壓電流頻率組合表 | DURL394Z-□X4-UIF | √ | √ | √ | √ | √ |
單相電壓電流頻率組合表帶報警 | DURL394Z-□K4-UIF | √ | √ | √ | √ | √ |
單相電壓電流頻率組合表帶通訊 | DURL394Z-□T4-UIF | √ | √ | √ | √ | √ |
單相電壓電流頻率組合表帶變送 | DURL394Z-□B4-UIF | √ | √ | √ | √ | √ |

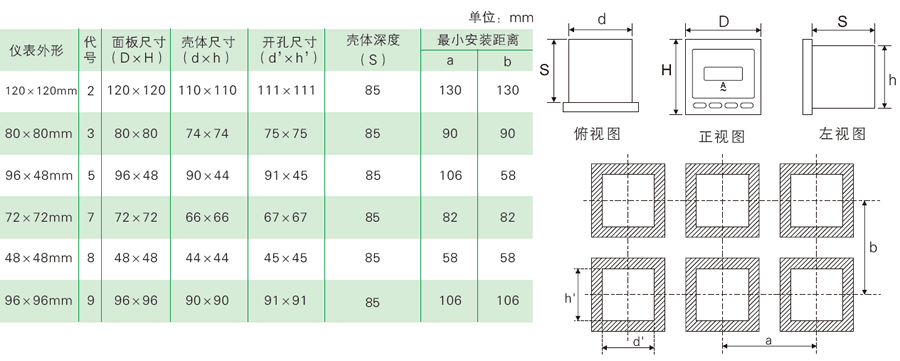

外形及安裝開孔尺寸
技術參數
技術指標 | 參數 |
電壓測量范圍 | 3×AC 0~6 電 00V(直接測量); 3×AC 0~380kV(外附裝置) |
電流測量范圍 | 3×AC 0 ~5A(直接測量);3×AC 0~999.9kA(外附裝置) |
輸入頻率范圍 | 45~65Hz |
測量準確度 | ±0.5%量程+1 |
電流顯示分辨力 | 最高為0.001A,小數點自動移位,A/kA單位自動切換 |
輔助電源(POWER) | AC/DC 85~264V |
報警輸出 | 可對每路報警的上限和下限分別進行定義,獨立指 示燈顯示報警狀態,但輸出端口共用一路,報警觸點容量為AC250V/1A。 |
變送輸出 | 一路變送,任選一路被測電量對應變送輸出,可自由設置為0~20mA或4~20mA,準確度±0.5%FS,與信號輸入及輔助電源端口之間電氣隔離,變送輸出負載電阻≤200Ω。 |
通訊接口 | RS485串行通訊,采用MODBUS_RTU通訊規約。 |
