產品概述
DMC700微機保護裝置是為了適應現代開關柜小型化要求而專門開發的新一代微型繼電保護裝置。適用于電力系統35KV及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT、備用電源自動投切等一次設備提供完善的保護功能。
產品概述
DMC700保護裝置是為了適應現代開關柜體小型化要求而專門開發的新一代微型繼電保護裝置。
DMC700微機保護測控裝置用于電力系統 35KV及以下電壓等級架空線路、電纜線路、變壓器、電動機、電容器、PT、備用電源投切等一次設備 提供完善的保護功能 。產品外觀經過精心設計 、小巧精致、能夠直接安裝在 固體柜、充氣柜、等各種空間狹小的環網開關柜。
主要分為微機綜合保護 、線路保護、站用變( 配變 )保護、異步電機保護,電容器保護 ,電壓互感器監測保護 ,訂貨時需說明。

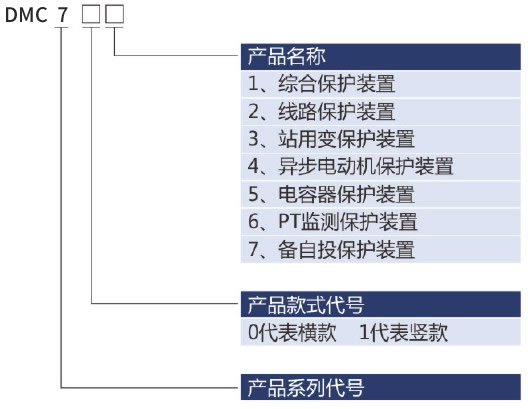

型號及其含義
產品特點
•采用2U定制殼體 、此殼體積小巧精致、重量輕、外形美觀、安裝十分簡易;
•采用高速32位DSP單片機開發平臺,總線不出芯片,抗干擾性能好;
•采用統一的硬件框架、軟件平臺、平臺化設計、產品一致性好;
•采用全中文液晶顯示界面,多層菜單顯示,顯示信息豐富,人機界面友好,無需復雜培訓即可完成調試工作;
•支持CAN2.0B或RS485通訊方式保證信息傳輸?shù)膶崟r性和可靠性,并支持標準 Modbus規約。
保護功能說明表
產品名稱 | 裝置保護功能 |
綜合保護裝置 | 速斷保護、兩段式過流段保護、過負荷告警、反時限過負荷、零序過流、過壓保護、失壓保護、零序過壓保護、PT斷線。 |
線路保護裝置 | 速斷保護、兩段式過流段保護、三段式零序過流保護、三相一次重合閘、合閘后加速功能、過負荷保護、過壓保護、失壓保護、PT斷線。 |
站用變(配變)保護裝置 | 速斷保護、兩段式過流段保護、過負荷告警、反時限過負荷、零序過流、過壓保護、失壓保護、零序過壓保護、PT斷線。 |
異步電動機保護裝置 | 短路保護、啟動時間過長保護、兩段式過流段保護、低壓保護、過壓保護、零序電流保護、反時限過流保護、過熱保護、零序過壓保護、自啟動保護、PT斷線。 |
電容器保護裝置 | 兩段式過流段保護、零序過流保護、零序過壓保護、過壓保護、失壓保護、PT斷線。 |
PT監測保護裝置 | TV自動并列、低電壓保護、接地保護、TV斷線保護、手動解列、手動并列。 |

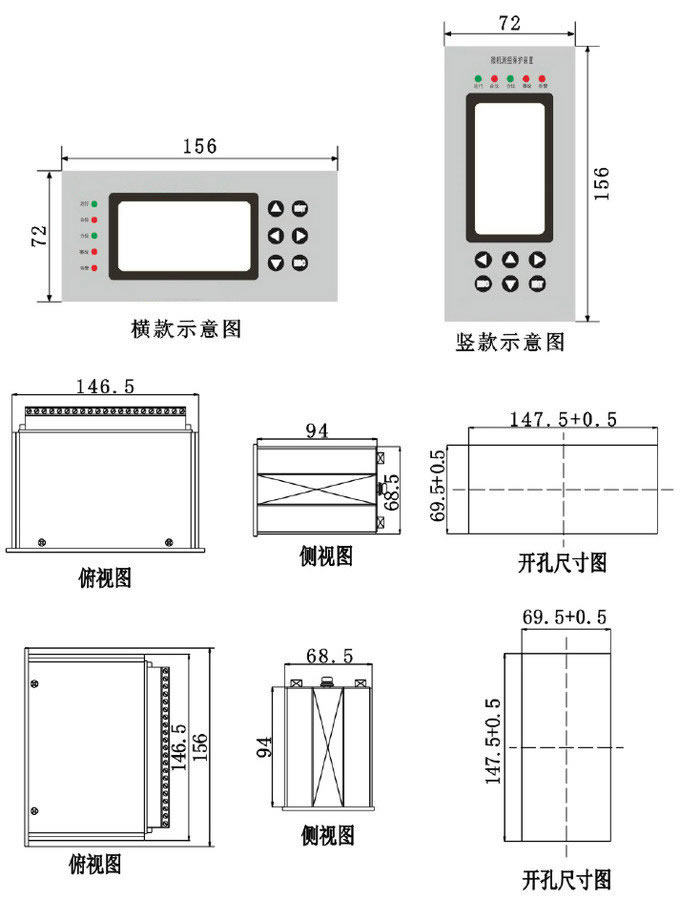

保護裝置外形及安裝尺寸
