產品概述

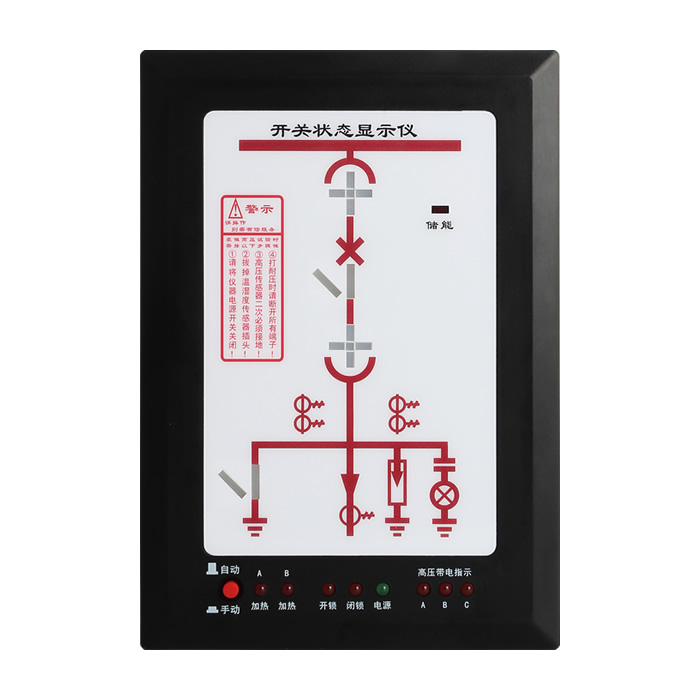

DUK10開關狀態顯示儀是針對3~35KV戶內開關柜設計研制的新一代產品,適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。
產品概述
DUK10開關狀態模擬指示儀具有一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態等高壓帶電指示、高壓帶電閉鎖以及自動加熱除濕控制、溫度控制、加熱器故障指示功能,狀態指示儀具有體積小,絕緣塑料殼體,開關狀態指示器安裝位置靈活方便,深受廣大客戶喜愛。電路采用通用的MCU進行設計,并且在外圍電路中采用了電路的優化設計,對于提高產品的穩定性和質量保證,適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。
控制方式
•自動模式:各路傳感器分別自動控制加熱器工作,同時加熱指示燈點亮。
•濕度≥85%RH或?qū)⑿纬赡都訜崞魍度牍ぷ?,加熱指示燈點亮。
•濕度≤75%RH或凝露解除時加熱器退出工作,加熱指示燈滅。
•手動模式:按下按鈕強制啟動加熱,彈出時停止加熱。
•加熱輸出繼電器觸點功率:AC220V/5A(每路)。
技術參數
技術指標 | 參數 |
工作頻率 | 50Hz |
工作電源 | AC220V±10%V,DC220V±10%V |
工作環境 | -20℃~+55℃,≤95%RH |
存儲環境 | -40℃~+80℃,≤95%RH |
控制精度 | 溫度±30℃ |
產品功耗 | ≤3W |
抗電強度 | 外殼與端子間≥AC2000V |
絕緣性能 | 外殼與端子間≥100MΩ |
有源輸出 | ≤3A |
功能特點
•兩路結露加熱除濕功能、兩路低溫加熱功能、高壓帶電顯示功能、閉鎖無源輸出功能、手動/自動加熱除濕控制、雙路加熱有源輸出功能、加熱器輸出斷線報警功能。

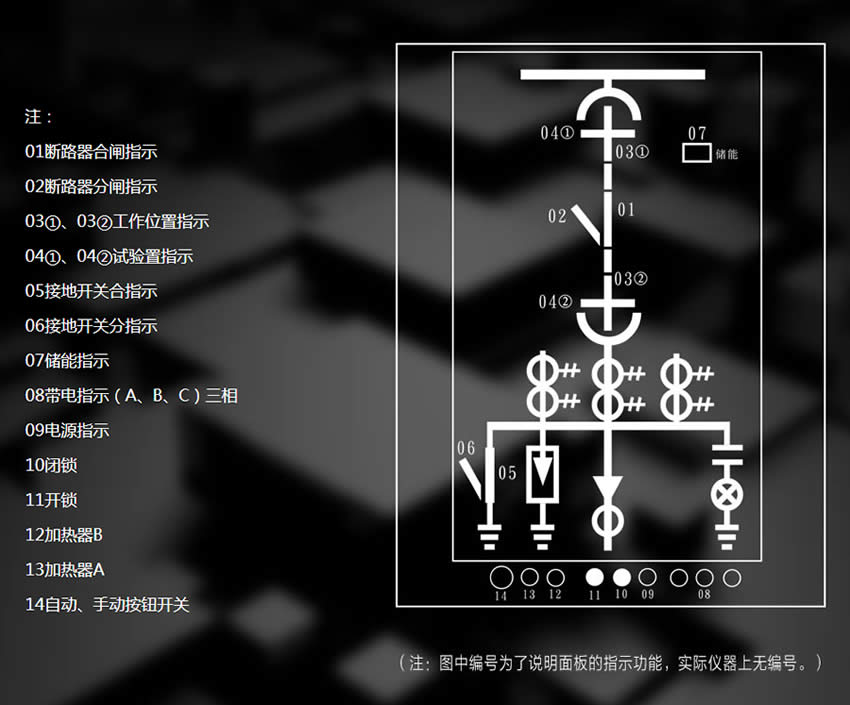

•1次回路模擬圖顯示包括手車位置狀態指示、斷路器分合閘狀態指示、儲能狀態指示、接地刀狀態指示。
•具有兩路加熱器有源輸出、一路閉鎖無涯輸出。

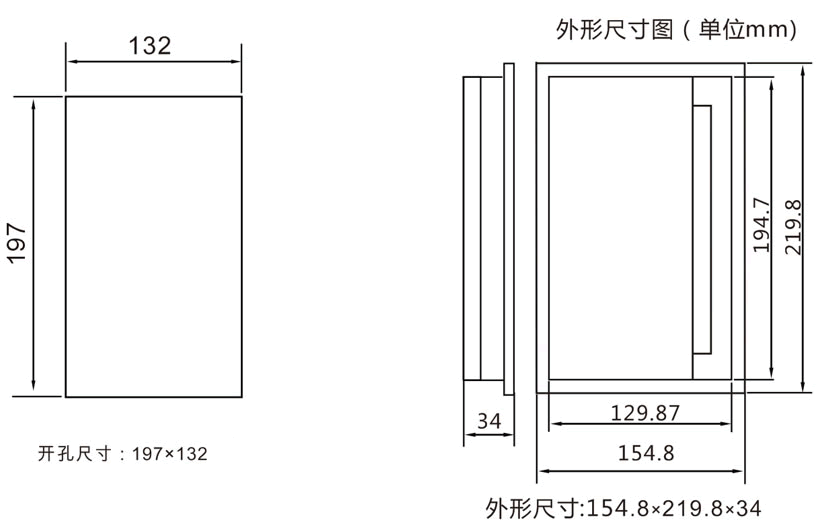

開孔及安裝尺寸
