產品概述

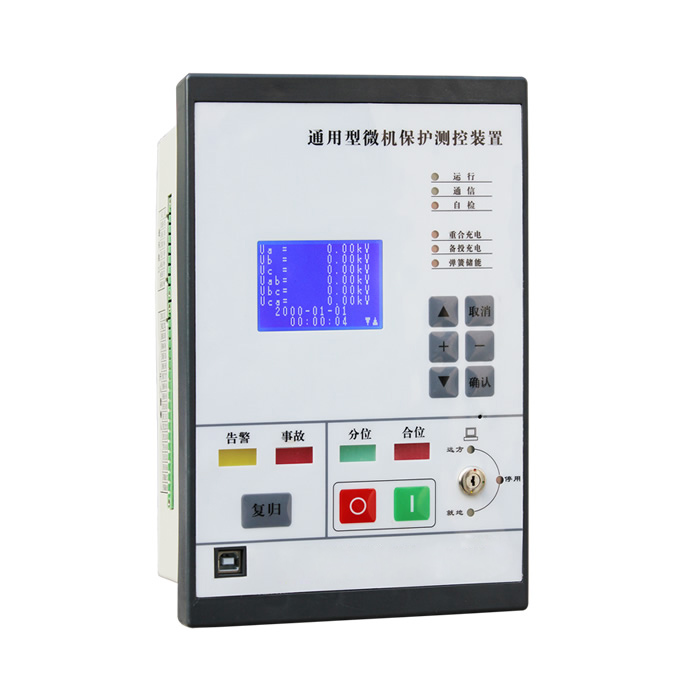

DUT4301通用型微機綜合保護裝置是集繼電保護功能、測控功能、通訊功能等多種功能為一體的電力自動化產品,適用于10~35KV及以下的電力系統及廠礦企業的變配電站,可對輸配電線路、變壓器、電動機、電容器等設備進行保護和監控。是構成智能化開關柜的理想電器單元,并且多種功能高度集成。
產品概述
DUT4301通用型微機綜合保護裝置是集保護、監視、控制、通信等多種功能于一體的電力自動化高新技術產品,是構成智能化開關柜的理想電器單元。功能的高度集成,靈活的配置,友好的人機界面,使得DUT4301通用型微機綜合保護裝置可作為35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類各類電器設備和線路的保護及測控。
可實現的保護和測控功能
•35KV進線保護測控
•35KV主變壓器高壓側后備保護測控及非電量保護
•35KV主變壓器低壓側后備保護測控及非電量保護
•10(6)KV進線單元保護測控
•10(6)KV出線單元保護測控
•10(6)KV分段單元保護測控
•10(6)KV廠(所)用變壓器單元保護測控
•10(6)KV高壓電動機單元保護測控
•10(6)KV高壓電容器單元保護測控
•10(6)KV高壓電抗器單元保護測控
•進線備自投功能及橋開關備自投功能

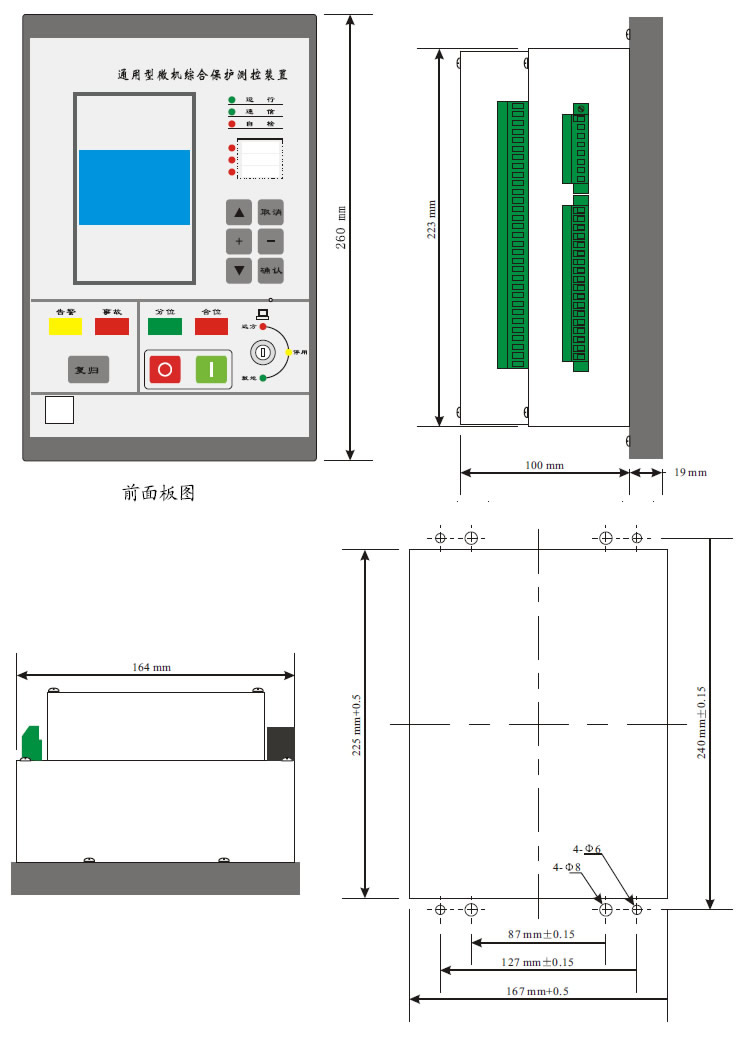

外形及開孔尺寸
微機保護裝置保護功能配置
保護項目 | 進線保護 | 出線保護 | 分段保護 | 配(廠)變保護 | 電動機保護 | 電容器保護 | 主變后備保護 | 發電機后備 | PT監控 |
過流I段(速斷) | √ | √ | √ | √ | √ | √ | √ | √ | |
過流II段(限時速斷) | √ | √ | √ | √ | √ | ||||
過流III段(定時限過流) | √ | √ | √ | √ | √ | √ | √ | √ | |
反時限過流 | √ | √ | √ | ||||||
后加速 | √ | √ | √ | √ | |||||
過負荷 | √ | √ | √ | √ | √ | √ | √ | ||
負序電流 | √ | √ | √ | √ | |||||
零序電壓 | √ | √ | √ | √ | |||||
接地選線 | √ | √ | √ | √ | √ | √ | √ | ||
過電壓 | √ | √ | √ | √ | |||||
低電壓 | √ | √ | √ | √ | √ | √ | |||
失壓 | √ | √ | √ | √ | √ | √ | |||
負序電壓 | √ | √ | √ | ||||||
零序電流 | √ | √ | √ | √ | √ | √ | √ | ||
低周減載 | √ | √ | |||||||
低壓解列 | √ | ||||||||
重合閘 | √ | ||||||||
備自投 | √ | ||||||||
過熱 | √ | √ | |||||||
逆功率 | √ | ||||||||
啟動時間過長 | √ | ||||||||
定時限Ix過流 | √ | ||||||||
反時限Ix過流 | √ | ||||||||
風冷控制 | √ | ||||||||
PT控制 | √ | ||||||||
PT并列切換 | √ | ||||||||
非電量1 | |||||||||
非電量2 | |||||||||
非電量3 | √ | √ | |||||||
非電量4 | √ | √ | |||||||
非電量5 | √ | √ | √ | √ | |||||
非電量6 | √ | √ | √ | √ | |||||
非電量7 | √ | √ | √ | √ | |||||
非電量8 | √ | √ | √ | √ | |||||
CT斷線告警 | √ | √ | √ | √ | √ | √ | √ | √ | |
PT斷線告警 | √ | √ | √ | √ | √ | √ | √ | √ | √ |
合閘回路斷線告警 | √ | √ | √ | √ | √ | √ | √ | √ | |
跳閘回路斷線告警 | √ | √ | √ | √ | √ | √ | √ | √ | |
控制電源斷線告警 | √ | √ | √ | √ | √ | √ | √ | √ |
微機保護裝置主要特點
•集保護、測量、監視、控制、人機接口、通信等多種功能于一體,專門針對開關柜進行"單元化"設計,一臺裝置即可完成開關柜內所有的自動化功能,簡化了開關柜二次設計和施工,代替了各種常規繼電器和測量儀表,節省了大量的安裝空間和控制電纜。
•采用32位數字信號處理器(DSP),具有先進內核結構、高速運算能力和實時信號處理等優良特性,過去由于CPU性能等因素而無法實現的保護算法可輕松實現。
•支持常規的RS485總線及DeviceNet(CAN)現場總線通信,CAN總線具有出錯幀自動重發和故障節點自動脫離等糾錯機制,保證信息傳輸?shù)膶?shí)時性和可靠性。最高速率1Mbps,最長距離10km,一條總線最多允許掛接110個設備。
•全封閉金屬機箱,超薄型設計,機箱凈深僅100mm,可適用安裝于任何柜型,特別是環網柜。機箱防水,防塵,并具有很強的抗靜電、抗電磁干擾和抗機械振動能力;既可分布式就地安裝在開關柜上,也可集中組屏安裝;裝置結構合理,便于安裝、配線和調試。
•表面貼工藝,重要器件(如電源模塊、互感器、繼電器、液晶顯示屏、接線端子等)均采用國內外知名企業的成熟產品,平均無故障時間達100,000小時。
•完善的自檢能力,發現裝置異常能自動告警;具有自保護能力,有效防止接線錯誤或非正常運行引起的裝置永久性損壞;免維護設計,無需在現場調整采樣精度,測量精度不會因?yàn)榄h(huán)境改變和長期運行引起誤差增大。
•國際通用輸入電源模塊,兼容85~264V交流或直流工作電源,更在電源跌落和電壓突變方面有出色表現。
