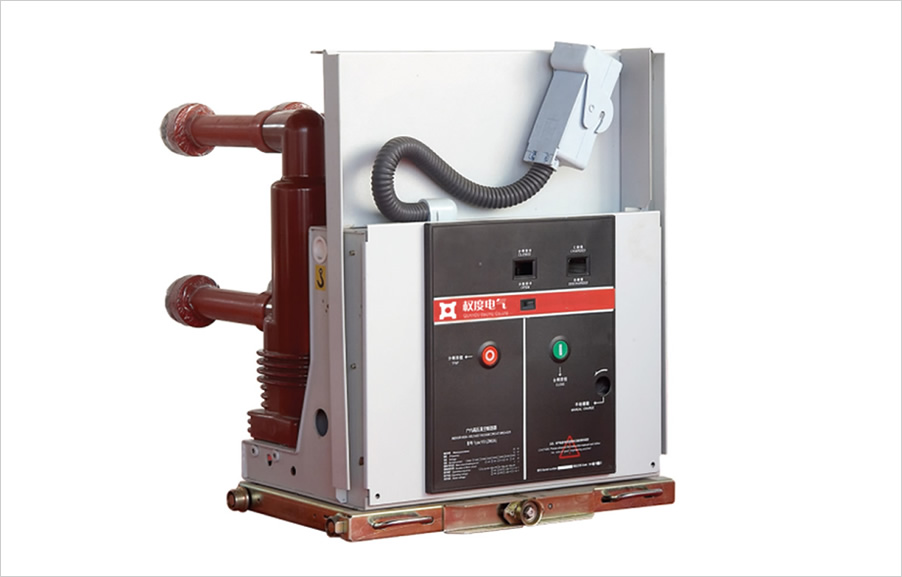

DUDN1-12真空斷路器概述

DUDN1-12系列真空斷路器系戶內高壓開關設備，適用于額定電壓12kV、頻率50Hz的三相電力系統中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于頻繁操作的場所。DUDN1-12系列戶內高壓固封式真空斷路器采用成熟的APG 工藝，將真空滅弧室及主導電回路直接固封在環氧樹脂極柱內而形成固封絕緣方式。DUDN1-12系列戶內高壓固封式真空斷路器具有手車式和固定式兩種安裝方式的標準設計。手車式的斷路器充分考慮了其與當今高壓配電市場上主流中置式可移開開關柜配裝問題，可匹配寬為650mm、800mm和1000mm等開關柜，并能完全滿足五防功能的要求。手車式斷路器具有可靠的接地設計，滿足開關柜在斷路器手車前部或底部兩種接地部位設計。

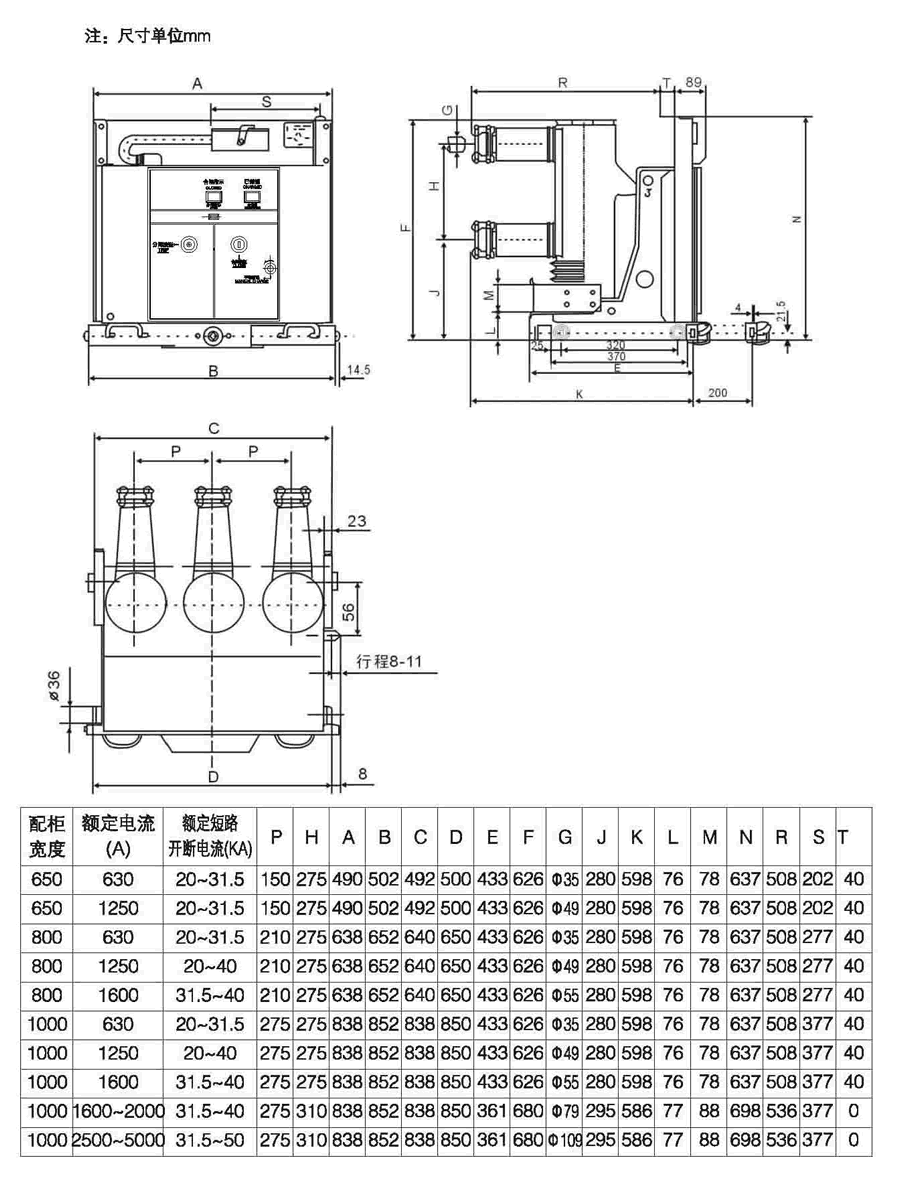

手車式DUDN1-12系列真空斷路器尺寸

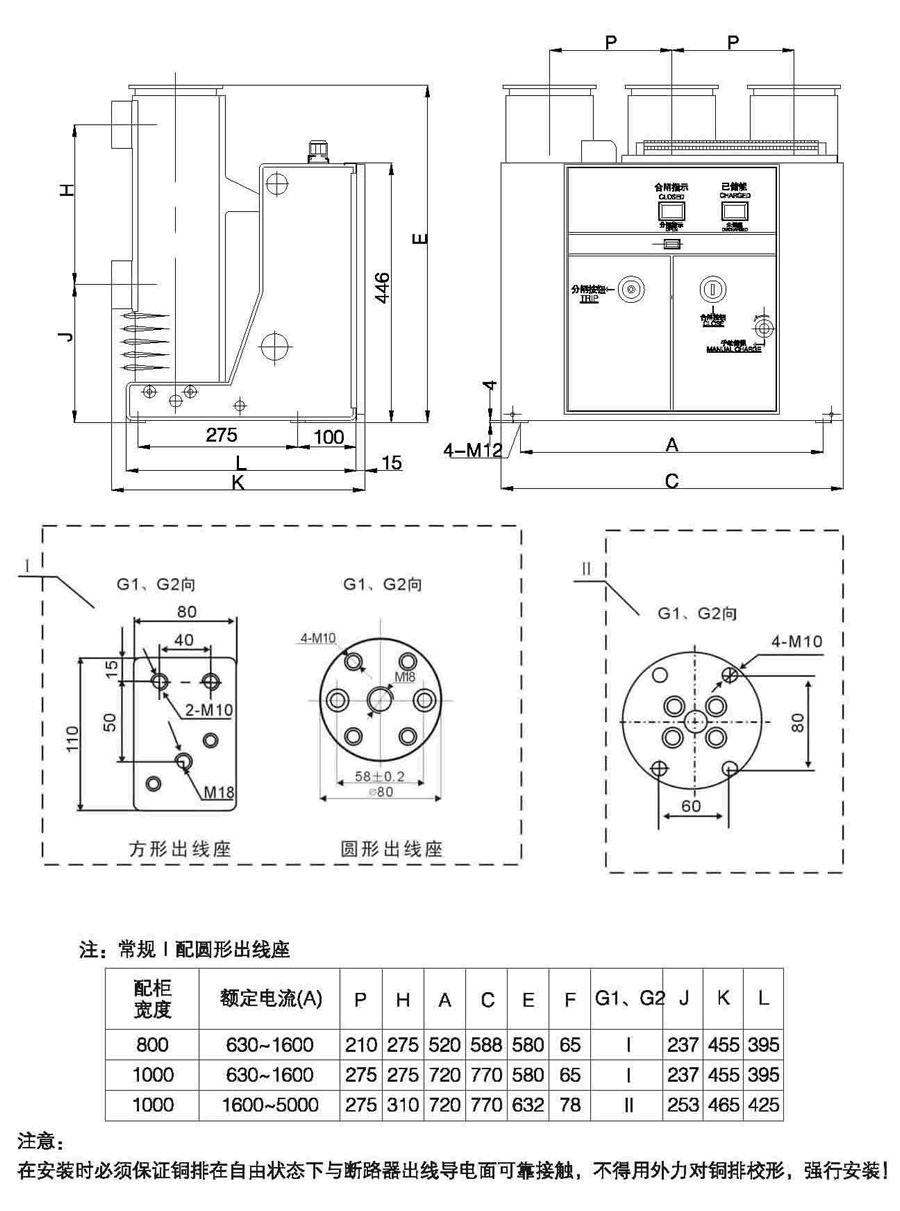

固定式DUDN1-12系列真空斷路器尺寸

DUDN1-12真空斷路器主要特點

1、DUDN1-12斷路器將滅弧室與彈簧操動機構前后布置成統一整體，這種結構設計，使操動機構的操作性能與滅弧室開合所需性能更為吻合，減少不必要的中間環節，降低了能耗和噪聲，使斷路器的操作性能大大提高；
2、滅弧室為大爬距陶瓷絕緣外殼，采用銅鉻觸頭、杯狀縱磁結構，開斷容量大。
3、DUDN1-12斷路器的一次導電回路安裝在環氧樹脂采用APG工藝澆注而成的絕緣筒內，有效防止了外力沖擊、污穢環境等外部因素對滅弧室的影響。

DUDN1-12真空斷路器結構及工作原理

DUDN1-12斷路器總體結構采用操動機構滅弧室前后布置的形式，真空滅弧室縱向安裝在一個管狀的絕緣筒內，絕緣筒由環氧樹脂采用APG工藝澆注而成，因而它特別抗爬電。這種結構設計大大地減少粉塵在滅弧室表面聚積。不僅可以防止真空滅弧室受到外部因素的損壞．而且可以確保即使在濕熱及嚴重污穢的環境下，也可對電壓效應呈現出高阻態。

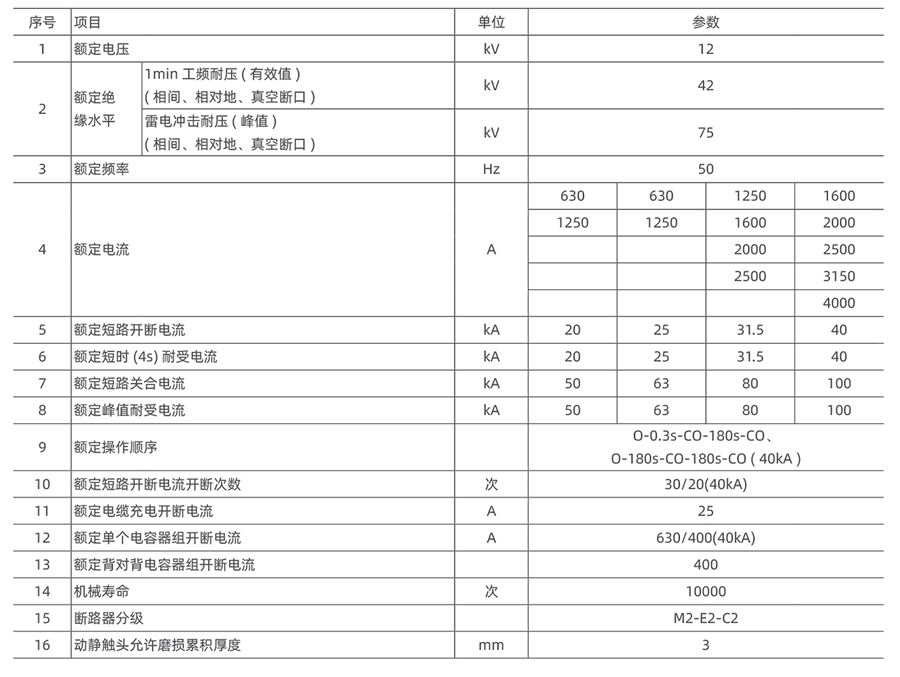

DUDN1-12系列真空斷路器主要技術參數

DUDN1-12真空斷路器操作機構說明

操動機構為平面布置的彈簧操動機構，具有手動儲能和電動儲能，操動機構置于滅弧室前的機箱內，機箱被四塊中間隔板分成五個裝配空間，其間分別裝有操動機構的儲能部分、傳動部分、脫扣部分和緩沖部分，斷路器將滅弧室與操作機構前后布置組成統一整體，即彩用整體型布置，這種結構設計，可使操作機構的操作性能與滅弧室開合所需性能更為吻臺，減少不必要的中間傳動環節，降低了能耗和噪聲，使斷路器的操作性能更為可靠，斷路器既可裝入手車式開關柜．也可裝入固定式開關柜。

DUDN1-12真空斷路器儲能操作

由固定在框架上的儲能電機16進行，或者將儲能手柄插入手動儲能孔中逆時針搖動進行。電動儲能時由電機輸出軸15 帶動鏈輪傳動系統（14 、23 、18 ) ，手動儲能時能過蝸輪、蝸桿〔 11 、13〕 帶動鏈輪傳動系統。鏈輪23轉動時，銷2 推動輪6 上的滑塊4使儲能軸7跟隨轉動并通過拐臂5和21拉伸合閘彈簧進行儲能。到達儲能位置時，框架上的限位桿3壓下滑塊4使儲能軸與鏈輪傳動系統脫開．儲能保抖掣子9頂住滾輪8保持儲能位置，同時儲能軸上連板24帶動儲能指示牌25翻轉顯示“已儲能”標記并切換輔助開關切斷儲能電機供電電源，此時斷路器處于合閘準備狀態。

DUDN1-12真空斷路器合閘說明

在合閘操作中，不論用手按下“合閘”按鈕或遠方操作使合閘電磁鐵動作，均可使儲能保護軸19轉動，使掣子9 松開滾輪8，合閘彈簧收縮同時通過拐臂5 、21使儲能軸7 和軸上的凸輪22輪動，凸輪又驅動連桿機構（34 、36 、37、38,、39 ）帶動絕緣拉桿33和動觸頭進入合閘位置，并壓縮觸頭彈簧32 ，保持觸頭所需接觸壓力。合閘操作完成后合閘保持掣子38與半軸41 保持合閘位置，同時儲能指示牌、儲能輔助開關復位電機供電回路接通。若外接電源接通則再次進入儲能狀態，連板44 拉動合/分指示牌，顯示出“合”標記，傳動連桿拉動主輔助開關切換。

DUDN1-12真空斷路器分閘說明

既可按“分閘”按鈕也可靠接通外部電源使分閘脫扣電磁鐵或過流脫扣電磁鐵動作使合閘保持掣子38與半軸41 解扣而實現分閘操作。由觸頭彈簧和分閘彈簧35 儲存的能量使滅弧室28 動靜觸頭分離，在分閘過程后段。由液壓緩沖器吸收分閘過程余能量并限定分閘位置，由連桿44拉動合／分指示牌顯示出“分”標記，同時拉動計數器實現計數器計數，由傳動連桿拉動主輔助開關切換。
